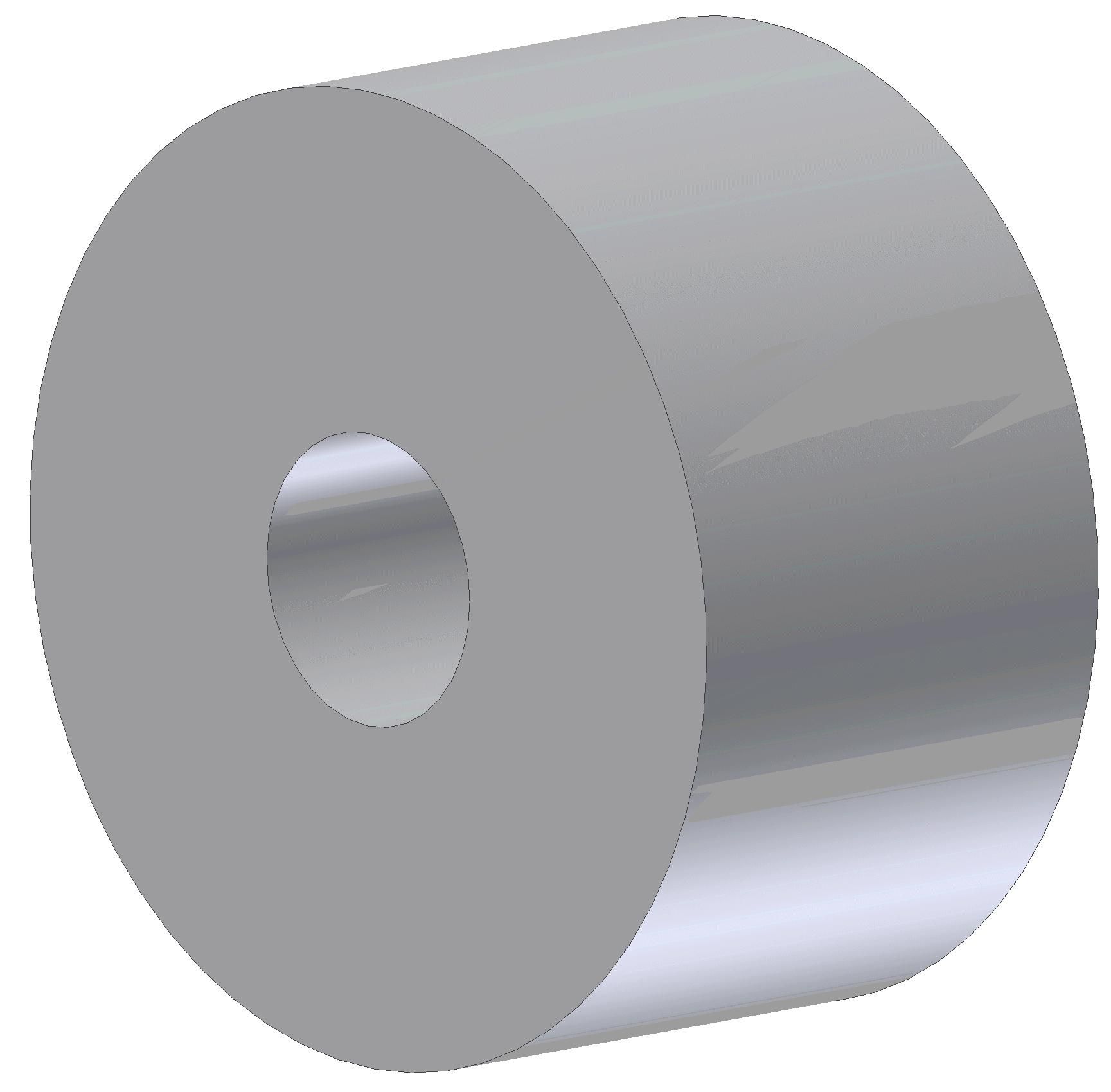

Unterlegscheiben / Distanzrollen
Bestellhinweis / Beispiel:
| Außendurchmesser Ø | / | Innendurchmesser Ø | / | Länge | / | Material | / | Farbe |
| U10 | / | 4,4 | / | 12 | / | PA | / | schwarz |

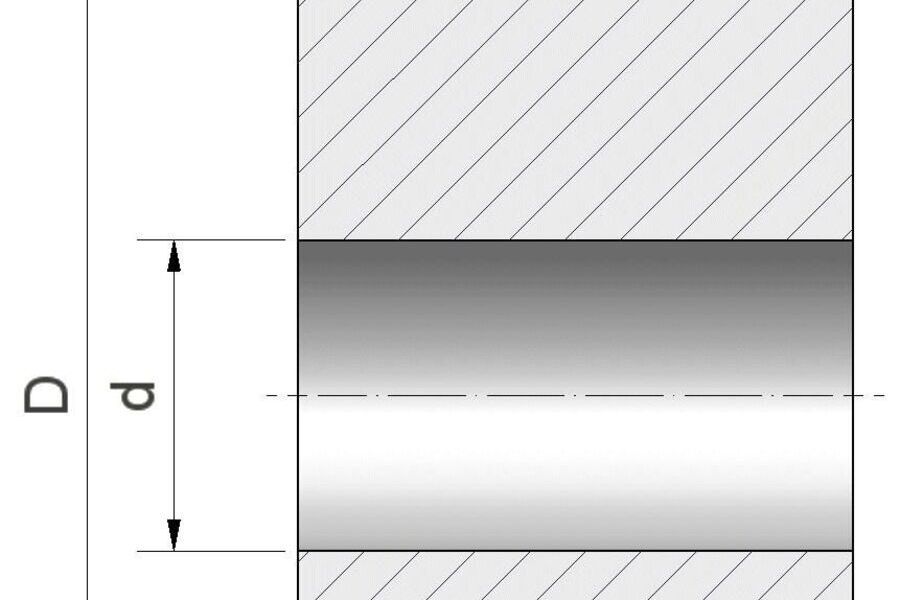

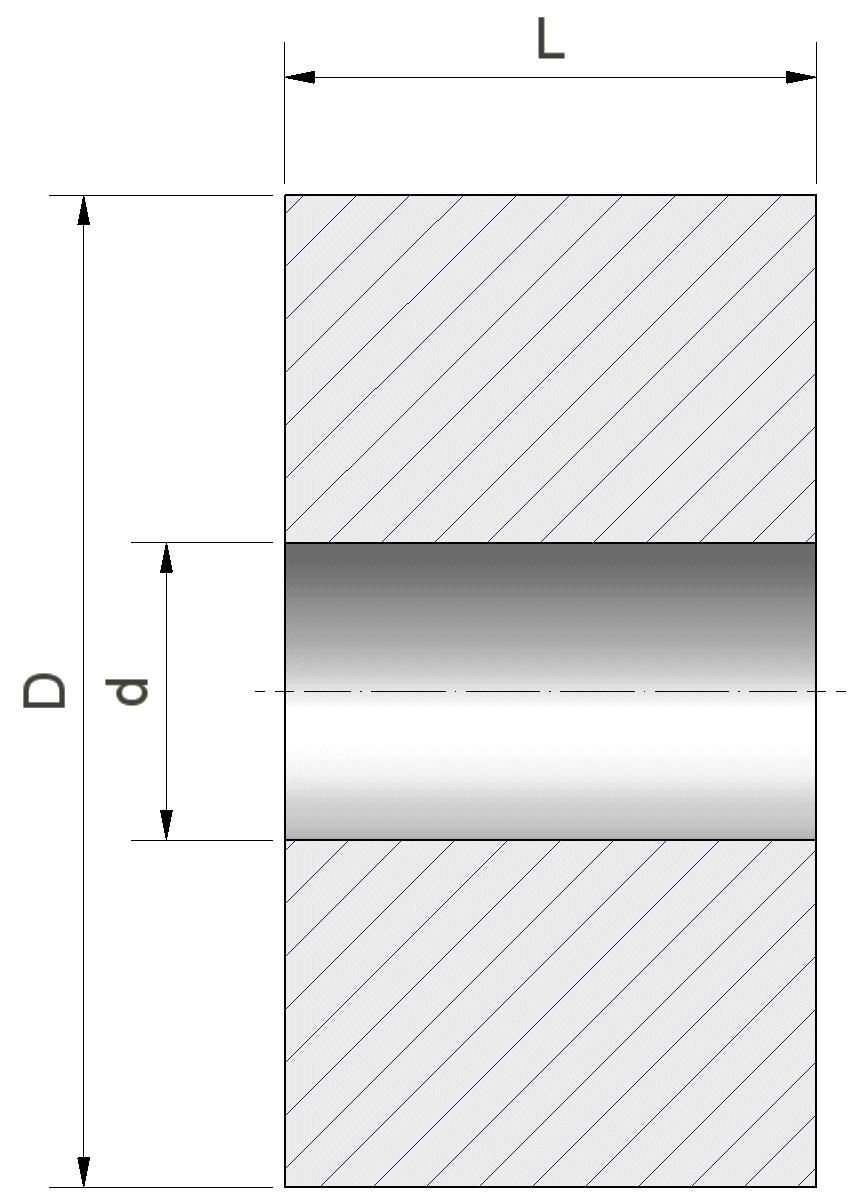

| Außendurchmesser- D (mm) | 10 | 12 | 15,5 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 40 |
| Innendurchmesser- d (mm) | 4,4 | 4,4 | |||||||||||
| 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | ||||||
| 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | |||||
| 7,3 | 7,3 | 7,3 | |||||||||||
| 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | 8,4 | ||||
| 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 | |||||||
| 11,3 | 11,3 | 11,3 | |||||||||||
| 12,6 | 12,6 | 12,6 | 12,6 | 12,6 | 12,6 | ||||||||
| 13,6 | |||||||||||||
| 14,6 | 14,6 | 14,6 | |||||||||||
| 15,6 | |||||||||||||
| 16 | |||||||||||||
| 16,5 | 16,5 | ||||||||||||
| 17,3 | |||||||||||||
| 18 | |||||||||||||
| 21 | 21 | ||||||||||||
| 25,5 | |||||||||||||
| 28,4 | |||||||||||||
| 30,4 | |||||||||||||
| 32 | |||||||||||||
| Länge- L (mm) | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 | 1-35 |
Fertigungslängen von 1mm bis 35mm in 0,1mm Schritten. (Sondergrößen auf Anfrage)
Farben: schwarz, natur, weiß (Sonderfarben auf Anfrage)
Material: PA, PE (Sonderwünsche auf Anfrage)
Maßtoleranzen müssen von den Musterteilen entnommen werden!
